RCG

Caratteristiche



AVVISO DI PRODOTTO

Modifica della calotta del relè

Per saperne di più  clicca qui

​​



  • Contatti a guida forzata (weld-no-transfer), relè conforme alla norma EN61810-3, tipo A.
  • Relè estraibili, compatti, istantanei a 2 contatti di scambio, 10 A
  • Utilizzabile per applicazioni di sicurezza
  • Elevata vita elettrica, soffiatore magnetico in opzione
  • Costruzione solida e robusta per funzionamento intensivo, protezione IP50
  • Contatti zigrinati autopulenti
  • Ampia varietà di configurazioni e personalizzazioni
  • Ampia gamma di zoccoli
  • Calotta trasparente, maniglia di estrazione
  • Chiave di polarizzazione (antisbaglio) per relè e zoccolo
Descrizione

Relè di dimensioni ridotte, ad elevatissime prestazioni, con contatti a guida forzata forzata (weld-no-transfer), meccanicamente vincolati. Componente conforme alla norma EN61810-3, tipo A (tutti i contatti sono meccanicamente vincolati). Una delle tipiche applicazioni è la rilettura di un contatto per determinare, con assoluta certezza, la posizione degli altri contatti nei sistemi di supervisione.



Contatti di scambio, per una grande flessibilità di utilizzo, e zigrinati, che consentono di ottenere una resistenza ohmica migliorata  da più punti di connessione elettrica: aumento della vita elettrica del componente, ottime prestazioni sia per carichi elevati in corrente continua, molto induttivi, che per carichi molto bassi, come per i segnali di interfaccia.

Elevato potere di interruzione, per carichi gravosi in corrente continua, anche con elevata frequenza di commutazione. Soffiatore magnetico opzionale, per aumentare ulteriormente il potere di interruzione.

Grande versatilità di produzione. Tensione nominale realizzabile tra 12 e 220VDC/440VAC. Possibilità di adattamento dei prodotti a specifici requisititi di applicazione.

Elevate prestazioni elettriche e meccaniche per utilizzo nei settori più esigenti come, per esempio, funzioni di controllo e segnalazione nel trasporto ferroviario o nelle applicazioni con processi di produzione continui.

Adatto per utilizzo su materiale rotabile.

Conformità alle norme
  • EN 61810-3 Relè con contatti a guida forzata (meccanicamente vincolati)
  • EN 61810-1, EN 61810-2, EN 61810-7 Relè a tutto o niente
  • EN 60695-2-10 Comportamento al fuoco
  • EN 50082-2, EN 61000-4 Compatibilità elettromagnetica
  • EN 60529 Grado di protezione degli involucri
  • EN 60077 Apparecchiature elettriche per il materiale rotabile - condizioni generali di esercizio e regole generali
  • EN 50155 Equipaggiamenti elettronici usati su materiale rotabile
  • EN 61373 Prove d’urto e di vibrazioni, Categoria 1, Classe B
  • EN 45545-2 Comportamento al fuoco, Categoria E10, Requisito R26, V0
  • ASTM E162, E662 Comportamento al fuoco

Download disegni tecnici 2D/3D

LOGIN / REGISTRAZIONE
PAIR080
  • Cablaggio: Frontale
  • Terminale: A molla
  • Fissaggio: Pannello / barra DIN
  • Cavo max (mm2): 2 x 2.5
  • Temperatura d'uso: -50…+70°C

Dettaglio

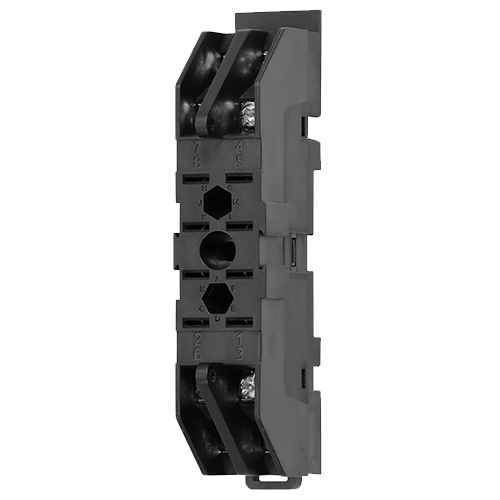

50IP20-I DIN
  • Cablaggio: Frontale
  • Terminale: A vite
  • Fissaggio: Pannello / barra DIN
  • Cavo max (mm2): 2 x 2.5
  • Temperatura d'uso: -25…+70°C

Dettaglio
50L
  • Cablaggio: Frontale
  • Terminale: A vite
  • Fissaggio: Pannello
  • Cavo max (mm2): 2 x 2.5
  • Temperatura d'uso: -25…+70°C

Dettaglio
PRIR080
  • Cablaggio: Retroquadro
  • Terminale: A molla
  • Fissaggio: Pannello
  • Cavo max (mm2): 2 x 2.5
  • Temperatura d'uso: -50…+70°C

Dettaglio
53IL
  • Cablaggio: Retroquadro
  • Terminale: A vite
  • Fissaggio: Pannello
  • Cavo max (mm2): 2 x 2.5
  • Temperatura d'uso: -25…+70°C



PRODOTTO IN OBSOLESCENZA



Dettaglio
ADF1
  • Cablaggio: Retroquadro
  • Terminale: Faston doppio
  • Fissaggio: Pannello
  • Cavo max (mm2): 2 x 2.5
  • Temperatura d'uso: -25…+70°C

Dettaglio
65
  • Cablaggio: Retroquadro
  • Terminale: Terminali per PCB
  • Fissaggio: PCB
  • Cavo max (mm2): -
  • Temperatura d'uso: -25…+70°C

Dettaglio
